Pelajari peran expansion joint karet sebagai sambungan fleksibel dan peredam getaran pipa dalam sistem pipa serta pompa industri. Panduan ringan bagi manajer proyek mencakup fungsi, keunggulan, bahan, dan aplikasinya untuk optimasi performa perpipaan.

Sistem perpipaan dan pompa pada instalasi industri sering mengalami ekspansi termal dan getaran mekanis yang dapat menimbulkan stres berlebih pada pipa, pompa, dan peralatan lainnya. Sebagai kompensator karet (sambungan ekspansi), expansion joint karet memainkan peran penting mengatasi masalah ini. Komponen elastis ini dirancang menyerap perubahan dimensi pipa akibat pemuaian, kontraksi, atau tekanan besar, sekaligus meredam getaran dan kebisingan. Pada dasarnya, expansion joint karet adalah sambungan fleksibel yang dapat menyerap kebisingan, guncangan, getaran, dan energi termal dalam sistem perpipaan. Dengan kemampuan tersebut, sambungan karet meningkatkan keandalan dan umur sistem pipa-pompa industri.

Apa itu Expansion Joint Karet?

Expansion joint karet (sambungan ekspansi karet) merupakan komponen elastis yang dipasang pada sambungan pipa. Komponen ini menyambung dua segmen pipa dengan flensa baja dan balon karet di tengahnya. Fungsi utamanya adalah meredam getaran dan menyerap perpindahan pipa. Secara teknis, sambungan karet dirancang untuk meredam ekspansi termal dan getaran serta mereduksi tegangan mekanis sistem perpipaan. Bahan karet (misalnya EPDM, Neoprena, Nitril) sangat unggul untuk diaplikasikan pada sambungan pipa tekanan rendah karena dapat menyerap getaran dengan efektif. Dengan demikian, expansion joint karet memungkinkan konstruksi pipa lebih kompak, fleksibel terhadap gerakan, dan tahan terhadap fluktuasi tekanan.

Fungsi dan Manfaat

Sambungan ekspansi karet memiliki beberapa fungsi utama dalam sistem perpipaan, khususnya sebagai peredam getaran pipa dan kompensator gerakan:

• Peredam getaran pipa: Fungsi utama expansion joint karet adalah meredam getaran mekanis pada sistem pipa dan pompa. Elastisitas karet menyerap getaran dan goncangan, sekaligus mengisolasi kebisingan sistem fluida. Dengan demikian, getaran tidak menular ke struktur pendukung atau peralatan lain yang terhubung.
• Kompensasi gerakan termal: Sambungan ini menyerap ekspansi termal (memuai-menyusut) pada pipa akibat perubahan suhu. Saat pipa memanjang atau memendek, balon karet pada sambungan bertindak seperti pegas yang mengimbangi pergerakan, sehingga mengurangi tegangan pada pipa.
• Sambungan fleksibel pompa: Pada sisi pompa, sambungan karet berfungsi sebagai penghubung fleksibel. Saat dipasang pada ujung pompa, sambungan karet meredam getaran yang ditransmisikan dari pompa ke pipa. Hal ini mengurangi beban dinamis pada pompa dan flange, meningkatkan stabilitas operasi peralatan.
• Mengelola misalignment: Desain elastis expansion joint memudahkan kompensasi ketidaksejajaran (misalignment) antar pipa. Dengan adanya fleksibilitas, sambungan karet mengurangi torsi dan tegangan yang timbul akibat kesalahan instalasi atau pergeseran kecil antar segmen pipa. Beban pada nozel atau penopang peralatan juga berkurang.
• Reduksi harmonik perpipaan: Selain getaran mekanis, sambungan ekspansi karet dapat mengurangi resonansi aliran (harmonik) dalam pipa. Ini membantu menjaga keseimbangan fluida dan menghindari kerusakan akibat getaran aliran.
• Efisiensi biaya dan pemeliharaan: Biaya awal penggunaan expansion joint karet umumnya lebih rendah dibanding alternatif logam, terutama untuk ukuran besar. Selain itu, sambungan karet membutuhkan pemeliharaan minim sepanjang siklus hidupnya. Kelebihan ini membuatnya pilihan ekonomis bagi manajer proyek yang mengutamakan keandalan dan anggaran.

Aplikasi Industri

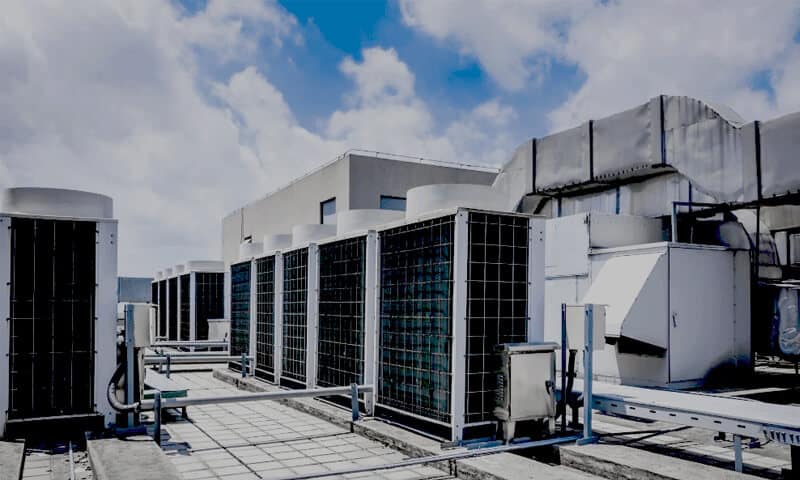

Expansion joint karet banyak diaplikasikan di beragam sektor teknik dan industri. Beberapa contoh penggunaan umum meliputi sistem HVAC gedung komersial, pengolahan air bersih dan limbah, pembangkit listrik, industri manufaktur, dan sistem perpipaan kelautan. Di HVAC, sambungan karet mengatasi perpindahan termal pada saluran pendingin dan meminimalisir kebisingan. Di instalasi pompa air dan boiler, sambungan ini melindungi pompa dengan meredam getaran saat operasi. Changyuan Flex mencatat bahwa sambungan karet juga digunakan pada instalasi minyak & gas, petrokimia, serta pabrik pengolahan bahan makanan dan kimia. Berbagai studi lapangan menunjukkan fleksibilitas kompensator karet pada proyek besar (misalnya pembangkit listrik geotermal) untuk mengatasi ekspansi pipa bertekanan tinggi dan getaran seismik.

Desain dan Instalasi

Gambar di atas menunjukkan teknisi yang sedang memasang expansion joint karet berdiameter besar pada sistem perpipaan lapangan. Sambungan ekspansi ini umumnya terdiri dari balon karet yang diperkuat (fabric/metal liner) dan flensa baja berulir sebagai penghubung ke ujung pipa. Material elastomer (misalnya EPDM, Nitril, Neoprena) dipilih sesuai kebutuhan aplikasi, seperti tahan cuaca, tahan minyak, atau tahan bahan kimia. Pada tekanan tinggi, sambungan karet sering dilengkapi tie rod untuk menahan gaya dorong internal.

Instalasi sambungan ekspansi karet relatif sederhana. Berlawanan dengan sambungan logam yang rumit, sambungan karet bisa dipasang menggunakan peralatan standar tanpa perlakuan khusus. Perusahaan ChangYuan Flex mencatat bahwa kemudahan ini menghemat waktu dan tenaga, mengurangi downtime saat pemasangan atau penggantian. Setelah terpasang, flensa dikencangkan bolted joint, dan sistem siap beroperasi sebagai sambungan fleksibel. Pastikan pula memasang anchor atau guide pada jarak yang tepat di sekitar sambungan untuk mencegah pergeseran yang tidak diinginkan.
